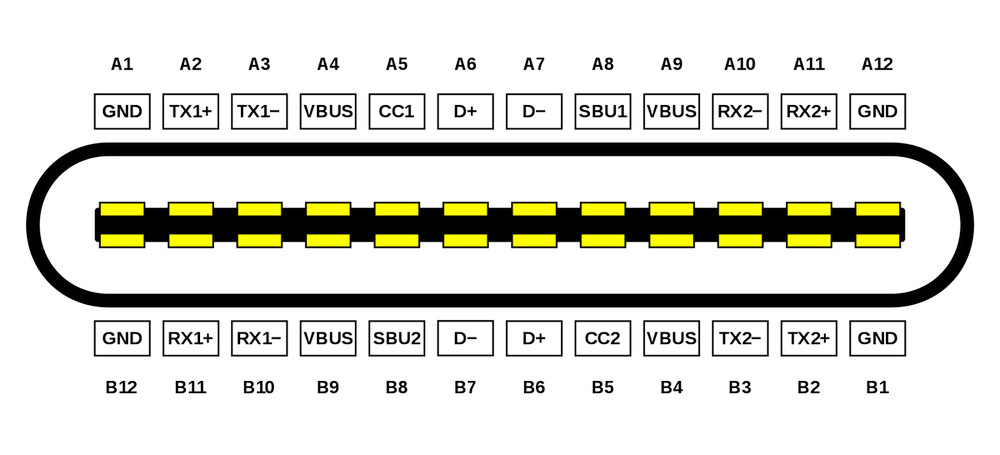

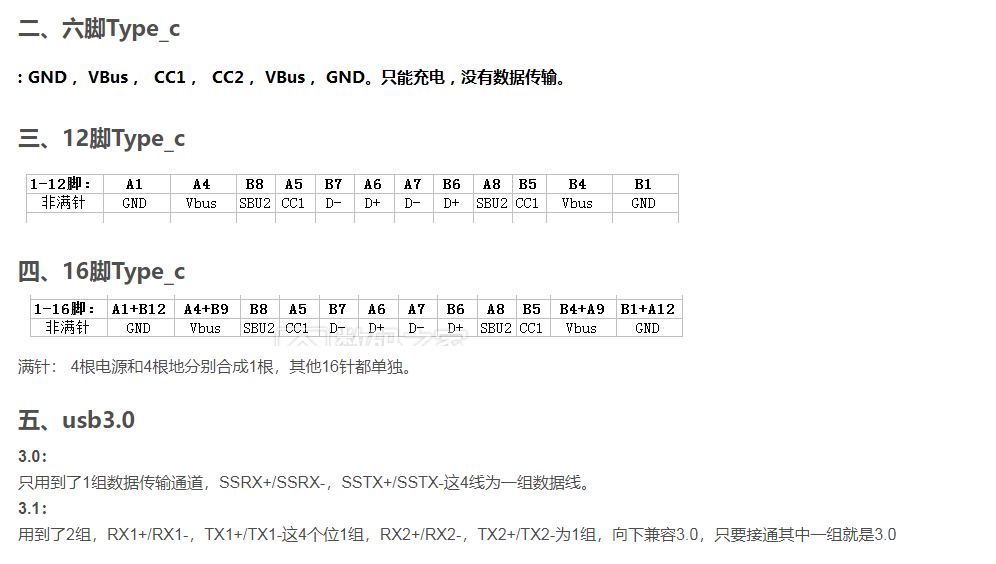

根据市场的发展为呢符合大众需求推出呢TYPE C母座 14Pin,只支持USB2.0协议的数据传输速率,金晟欣实业对TYPE C母座引脚进行呢调整,由于24P密脚排列成本高,将24Pin的基础精简USB3.0的TX1/2、RX1/2与合并呢A1/B12和B1/A12,保留了SBU1/2、CC1/2、USB2.0的D+D-,除了没有USB3.0/3.1高速传输外,其他别无二致,同样支持 PD快充、音频设备、HDMI传输、调试模式等功能。
将缩减为14P大间距引脚排列方式,兼顾了支持大电流快充规范,同时又支持数据传输(支持USB2.0的数据传输速率),14P引脚的针脚间距较大,PCB板上的Pin针焊盘相应的可以设计的更大,可以降低SMT产线对该款产品的贴板精密度要求,提升PCBA成品的一次性良品率)。

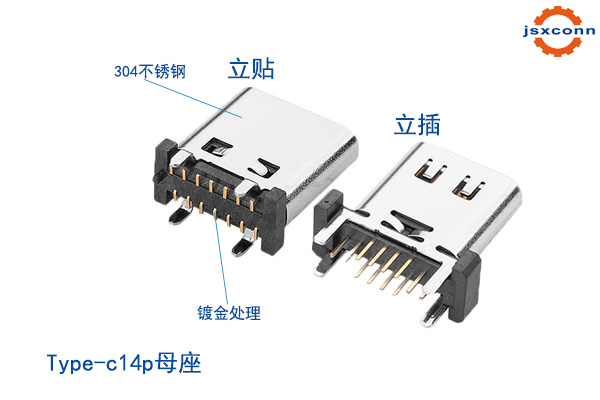

产品材质为:采用环保耐高温LCP塑胶,可耐受回流焊机高温。五金外壳采用高强度不锈钢材质冲压而成,表面电镀为亮镍材质。14P引脚端子基材为高导铜,表面镀金,其产品胶芯舌片采用一体式MD工艺,引脚Pin针内嵌于胶芯主体上,可以提升TYPE C连接器公母对插时的稳定性。我司该款立贴14P-TYPE C母座支持过5A大电流充电,中夹不锈钢夹片可耐受万次以上的插拔循环,结构上支持正反双面随意插拔。目前该款立式贴片TYPE C母座连接器14P已批量出货,如需有特殊要求可在线或电话咨询金晟欣实业为您定制化服务。 ,只支持USB2.0协议的数据传输速率,金晟欣实业对TYPE C母座引脚进行呢调整,由于24P密脚排列成本高,将24Pin的基础精简USB3.0的TX1/2、RX1/2与合并呢A1/B12和B1/A12,保留了SBU1/2、CC1/2、USB2.0的D+D-,除了没有USB3.0/3.1高速传输外,其他别无二致,同样支持 PD快充、音频设备、HDMI传输、调试模式等功能。
将缩减为14P大间距引脚排列方式,兼顾了支持大电流快充规范,同时又支持数据传输(支持USB2.0的数据传输速率),14P引脚的针脚间距较大,PCB板上的Pin针焊盘相应的可以设计的更大,可以降低SMT产线对该款产品的贴板精密度要求,提升PCBA成品的一次性良品率)。
产品材质为:采用环保耐高温LCP塑胶,可耐受回流焊机高温。五金外壳采用高强度不锈钢材质冲压而成,表面电镀为亮镍材质。14P引脚端子基材为高导铜,表面镀金,其产品胶芯舌片采用一体式MD工艺,引脚Pin针内嵌于胶芯主体上,可以提升TYPE C连接器公母对插时的稳定性。我司该款立贴14P-TYPE C母座支持过5A大电流充电,中夹不锈钢夹片可耐受万次以上的插拔循环,结构上支持正反双面随意插拔。目前该款立式贴片TYPE C母座连接器14P已批量出货,如需有特殊要求可在线或电话咨询金晟欣实业为您定制化服务。
